Vorteile, die überzeugen:
den ADAC und bestimmt auch dich

Mit der ABB Wallbox bekommst du ein überzeugendes Gesamtpaket, das sich für jedes Zuhause eignet. Das findet auch der ADAC im Wallbox-Test (Februar 2022) und lobt die „umfangreiche Ausstattung und die gelungene und intuitiv bedienbare App“.

Flexibilität
Software
Sicherheit
Gesamtpaket

Flexibilität, die zukunftssicher ist.

Die ABB Terra AC Wallbox lässt sich platzsparend und einfach installieren und dank Bluetooth, WLAN und Ethernet in jede bestehende Infrastruktur integrieren. Dank standardisierter OCPP- und Modbus-Schnittstelle kannst du auch Lösungen von Drittanbietern nutzen. Zum Beispiel, wenn du die Terra AC in ein Energiemanagement- oder Smart-Home-System einbinden möchtest.

Software, die weiterhilft.

Egal ob du eine Wallbox für dein Eigenheim nutzt oder einen Ladepark aus der Ferne verwaltest, mit der ChargerSync™ App oder dem ChargerSync™ Webportal hast du kostenlos immer genau das richtige Tool zur Hand. Damit lassen sich zum Beispiel weitere RFID-Karten hinzufügen und du erhältst regelmäßige Softwareupdates. Nicht zu vergessen: Du kannst deine Ladedaten exportieren und dank Lastmanagement den Energieverbrauch optimieren. Das Ganze ohne versteckte Extrakosten.

Sicherheit, die Standards setzt.

Sicherheit steht bei uns an oberster Stelle: Die Terra AC Wallbox von ABB erfüllt daher höchste Sicherheitsstandards. Das lassen wir uns auch extern bestätigen. Die integrierte Fehlerstromüberwachung und der Überspannungsschutz schützen Benutzer, Fahrzeug und sogar dein Portemonnaie: Eine Installation von einem Leistungsschutzschalter und einem FI Typ A reichen hier aus – und das ist gar nicht mal so teuer.

Ein Gesamtpaket, das zu dir passt.

Mit der ABB Wallbox bekommst du ein Rundum-Sorglos-Paket. Bei uns findest du die passende Wallbox für deine Ansprüche, den Installations-betrieb, der dir zur Seite steht, und die App, mit der du den Ladevorgang starten und sogar deinen Energieverbrauch optimieren kannst.

Flexibilität
Software
Sicherheit
Gesamtpaket

Flexibilität, die zukunftssicher ist.

Die ABB Terra AC Wallbox lässt sich platzsparend und einfach installieren und dank Bluetooth, WLAN und Ethernet in jede bestehende Infrastruktur integrieren. Dank standardisierter OCPP- und Modbus-Schnittstelle kannst du auch Lösungen von Drittanbietern nutzen. Zum Beispiel, wenn du die Terra AC in ein Energiemanagement- oder Smart-Home-System einbinden möchtest.
Software, die weiterhilft.

Egal ob du eine Wallbox für dein Eigenheim nutzt oder einen Ladepark aus der Ferne verwaltest, mit der ChargerSync™ App oder dem ChargerSync™ Webportal hast du kostenlos immer genau das richtige Tool zur Hand. Damit lassen sich zum Beispiel weitere RFID-Karten hinzufügen und du erhältst regelmäßige Softwareupdates. Nicht zu vergessen: Du kannst deine Ladedaten exportieren und dank Lastmanagement den Energieverbrauch optimieren. Das Ganze ohne versteckte Extrakosten.
Sicherheit, die Standards setzt.

Sicherheit steht bei uns an oberster Stelle: Die Terra AC Wallbox von ABB erfüllt daher höchste Sicherheitsstandards. Das lassen wir uns auch extern bestätigen. Die integrierte Fehlerstromüberwachung und der Überspannungsschutz schützen Benutzer, Fahrzeug und sogar dein Portemonnaie: Eine Installation von einem Leistungsschutzschalter und einem FI Typ A reichen hier aus – und das ist gar nicht mal so teuer.
Ein Gesamtpaket, das zu dir passt.

Mit der ABB Wallbox bekommst du ein Rundum-Sorglos-Paket. Bei uns findest du die passende Wallbox für deine Ansprüche, den Installations-betrieb, der dir zur Seite steht, und die App, mit der du den Ladevorgang starten und sogar deinen Energieverbrauch optimieren kannst.

Technische Daten

Produkteigenschaften (Elektrik)

Lademodus

Mode 3

Fahrzeuganschluss

Typ 2 Steckdose
Typ 2 Kabel (5m)

Stromverbrauch im Leerlauf

4 W bzw. 4,6 W mit Display

max. Ladeleistung

1-phasig: 3,7 kW / 16 A bzw. 7,4 kW / 32 A
2-phasig: 7,4 kW / 16 A bzw. 14,8 kW / 32 A
3-phasig: 11 kW / 16 A bzw. 22 kW / 32 A

Eingangs-/Ausgangsspannung

1-phasig: 184–276 V, 50/60 Hz
3-phasig: 320–480 V, 50/60 Hz

Zulässige Kabelquerschnitte des AC-Eingangskabels

2,5 – 10 mm²

Netzanschlusstyp

TT, TN, IT

Integrierte Schutzvorrichtungen

Überstrom, Überspannung, Unterspannung, Erdschlussüberwachung inkl. DC-Fehlerstromschutz, integrierter Überspannungsableiter

Benötigte Schutzvorrichtungen

FI-Schutzschalter (Typ A ausreichend) + LS-Schutzschalter
oder
RCBO (Typ A ausreichend)

Überspannungskategorie

III

Integrierter Stromzähler

Energiezähler der Genauigkeitsklasse B (+/- 1%)

Geeichte Stromzählung

Nur 6AGC107238, 6AGC107239, 6AGC107234, 6AGC107236

Inbetriebnahme

Allgemeine Konfiguration

TerraConfig App

Drittanbieter OCPP Server

Vorbereitung mit TerraConfig Webportal, Anbindung mit TerraConfig App

Bedienung

Starten von Ladevorgängen

Per RFID-Karte: 1 RFID-Karte im Lieferumfang enthalten (ausgenommen 6AGC082156), per ChargerSync App oder ohne Autorisierung

Bedienung einzelner Wallbox

ChargerSync App

Verwaltung mehrerer Wallboxen

ChargerSync Webportal

Statusanzeige der Wallbox

Status-LEDs, ChargerSync App, ChargerSync Webportal

Produkteigenschaften (allgemein)

IP- und IK-Klassifizierung

IP54, IK10 (IK8+ für Umgebungstemperaturen von -35° bis -30° C)

Gehäuseabmessungen (B x T x H)

Mit Steckdose: 195 x 143 x 320 [mm]
Mit Kabel: 195 x 125 x 320 [mm]

Zulässige Betriebstemperatur

-35° bis +50° C bzw. bis +55° C für PTB-Versionen (ggf. mit Leistungsreduktion)

Betriebshöhe

bis 2000 m

Montagearten

Wandmontage oder an Stele (siehe Zubehör)

Zertifikate und Standards

Zertifizierungen

CE, Eichrecht, SGS

EU Konformitätserklärung

https://e-mobility.abb.com/compliance/

Sicherheitsstandards

IEC 62955

Energieeffizienz

ENERGY STAR

Gewährleistung

Dauer

24 Monate

Verlängerung

Nicht möglich

Kompatibilität und Schnittstellen

Kommunikationsprotokolle

OCPP 1.6J für Anbindung an Drittanbieter-Backends, Modbus RTU RS485 für Anbindung eines Smart-Meters oder Energiemanagementsystems, Modbus TCP/IP (nur PTB-Version) für Anbindung eines Energiemanage-mentsystems

Potenzialfreie Kontakte

1 Kontakteingang, 1 Kontaktausgang

LAN

1x1/100 BaseT, RJ45 Socket, Daisy Chaining möglich (nur eichrechtskon-forme Versionen)

Mobile Daten

M2M Nano-SIM Kartenfach: 4G (LTE), 3G (WCDMA)

WLAN

IEEE 802.11 b/g/n, 2,4 GHz

IP-Adresse

Vergabe über DHCP, Vergabe einer festen IP nicht unterstützt

Bluetooth

BLE 5.0

RFID

ISO / IEC 14443A, MIFARE ™ Classic, 1K und 4K Speicher

Unterstützte iOS- / Android-Versionen

iOS 8 oder aktueller
Android 4.4 oder aktueller
Zubehör und Ersatzteile

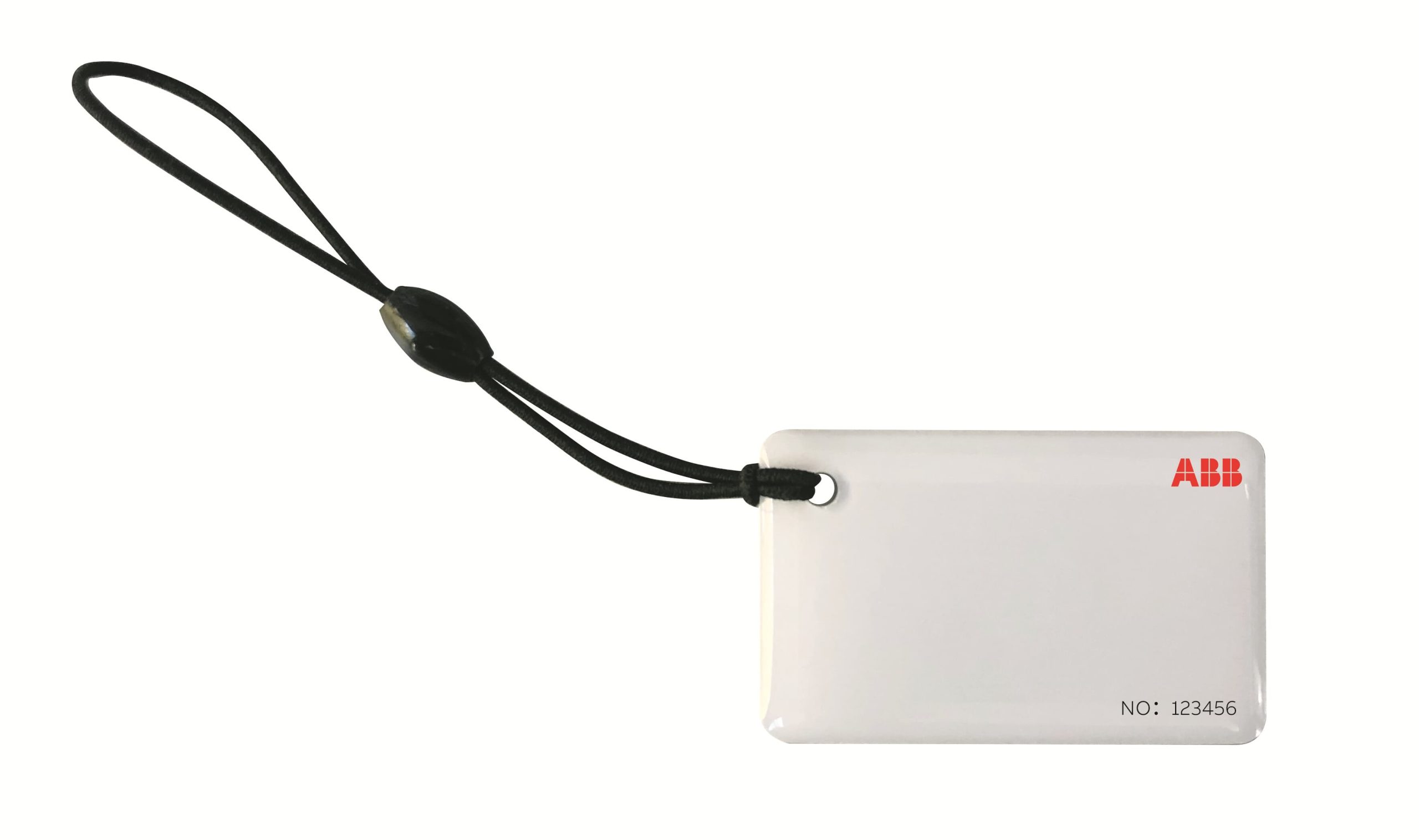

RFID-Tags

Artikelnummer

Beschreibung

Bezeichnung

6AGC082175

RFID-Karten ABB-Logo, 5 Stk.

SER-abbRFIDtags

6AGC082176

RFID-Karten neutral, 5 Stk.

SER-blankRFIDtags

Stelen

Artikelnummer

Beschreibung

Bezeichnung

6AGC085345

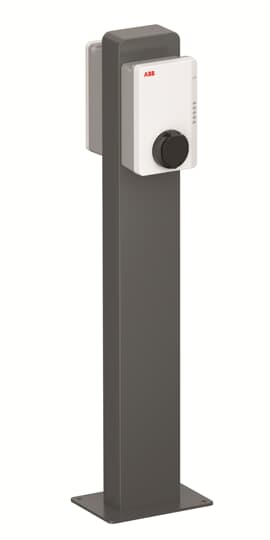

Standsäule für 1 Wallbox

TAC single pedestal

6AGC085684

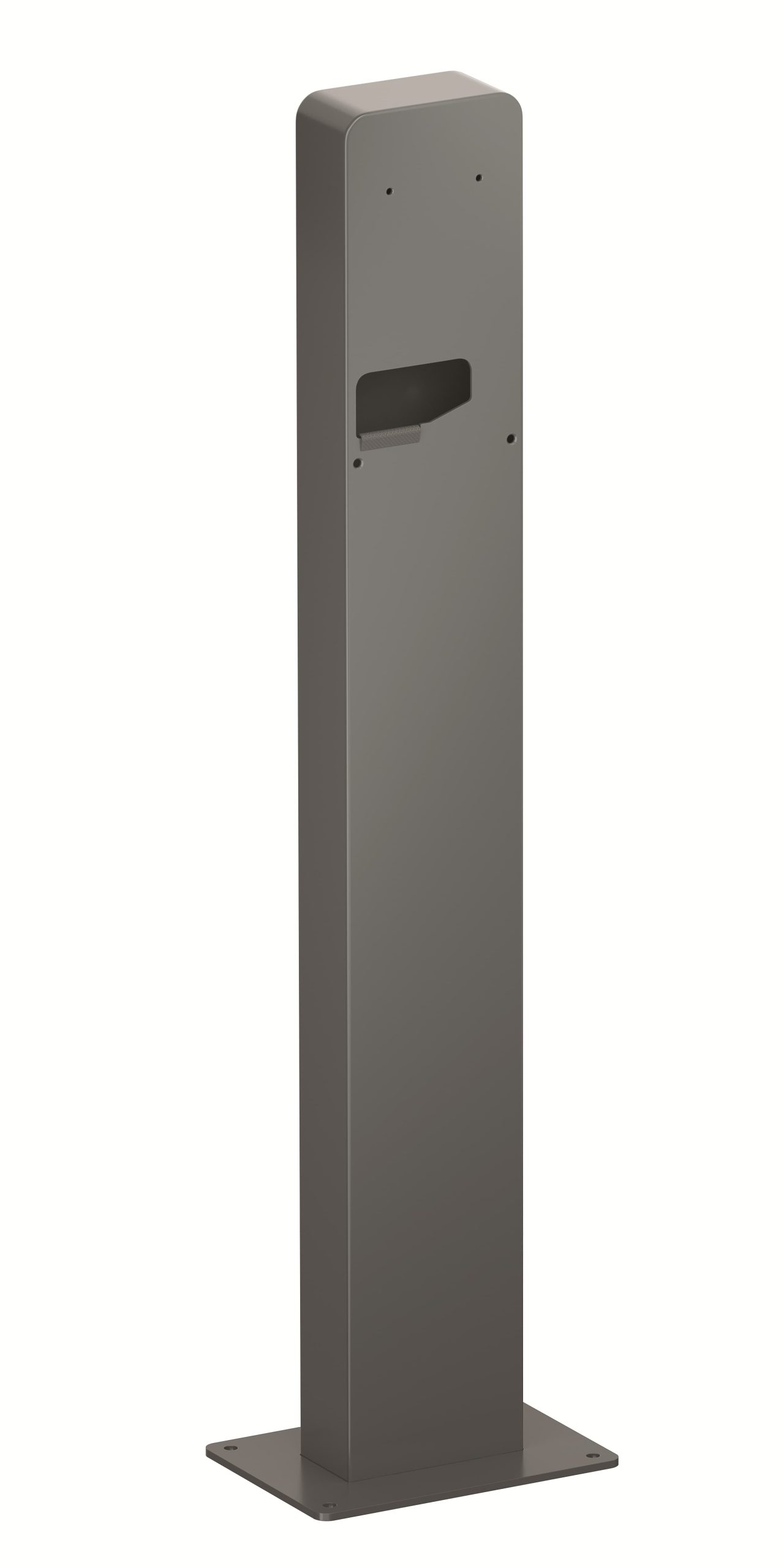

Standsäule für 2 Wallboxen
(Rücken an Rücken)

TAC pedestal back-to-back

Einfamilienhaus

Mehrfamilienhaus

Bürogebäude

Außenanlage

Außenanlage
Mehrfamilienhaus
Bürogebäude
Außenanlage

Ob du eine Wallbox oder mehrere benötigst –
wir haben das Richtige für dich

Die ABB Wallbox ist nicht nur eine gute Wahl für das Eigenheim. Auch wenn du mehrere Parteien mit Ladestationen versorgen möchtest, liegst du mit der Terra AC Wallbox von ABB richtig. Wonach suchst du?

ChargerSync™ App:
Einfach alles im Blick

Mit der ChargerSync™ App kannst du deine Wallbox verwalten. Sie ist intuitiv zu bedienen und stellt den Energieverbrauch transparent dar. Du kannst mit ihr z. B. den Ladevorgang starten, einen Zeitplan erstellen oder den jeweiligen Stromtarif für deine Statistik hinterlegen. Lade die ChargerSync™ App noch vor der Installation auf dein Smartphone. Wenn du mehrere Wallboxen verwalten musst, steht dir das ChargerSync™ Webportal zur Verfügung.

Montiert, installiert und geprüft.
Von Expertenhand

Wir wollen, dass deine ABB Wallbox jederzeit problemlos und sicher funktioniert. Mit deinem Installationsbetrieb hast du Profis, die die Ladestation vor Ort für dich anschließen – und auch nach der Installation für dich da sind. Unsere Installateur-Suche hilft dir, den geeigneten Partner in deiner Nähe zu finden.
